產品中心

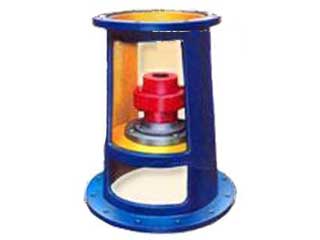

CHB型79搪瓷反應罐機架

CHB型（79）搪玻璃反應罐專用機架產品簡介

適用范圍： A型機架適用于公稱容器VN5OL至5000L的搪玻璃攪拌容器； B型機架適用于公稱容器VN1000L至20000L的搪玻璃攪拌容器； 另外為搪玻璃K型反應罐（HG5-251-79）而配套的TB型機架也列在其

CHB型（79標）搪玻璃反應罐專用機架參數及尺寸

機架型號		減速機型號	輸入端接口						輸出端接口
			D	D1	D2	h1	h2	n1—d1	D3	D4	D5	h	h3	n2—d2
CHB	TJ1	B1	230	200	170	17	5	6—11	230	270 300	350	25	5	4—24
	TJ2	B2	260	230	200	17	5	6—13	230	350	400	25	5	4—24
	TJ3	B3	340	310	270	20	6	6—13	340	400 450	520	26	6	4—28
	TJ4	B4	400	360	320	25	7	8—15	400	450 500	570	30	7	4—28

機架型號		減速機型號	反應罐容積（升）	尺寸
				H	H1	H2	H3	H4	H5	H6	d0	d	M
CHB	TJ1	B1	50—100 200	355	158 152	225 223	24 34	33 47	6	5	24 34	30 39	24 33
	TJ2	B2	300—500	385	172	253	34	47	6	5	34	39	33
	TJ3	B3	1000—2000 3000	460	194 181	289 281	42	53 58	8	5	41.5 51.5	50 60	42 52
	TJ4	B4	3000 5000	525	225 206	325 330	42 59	58 65	8	5	51.5 61.5	60 70	52 64
